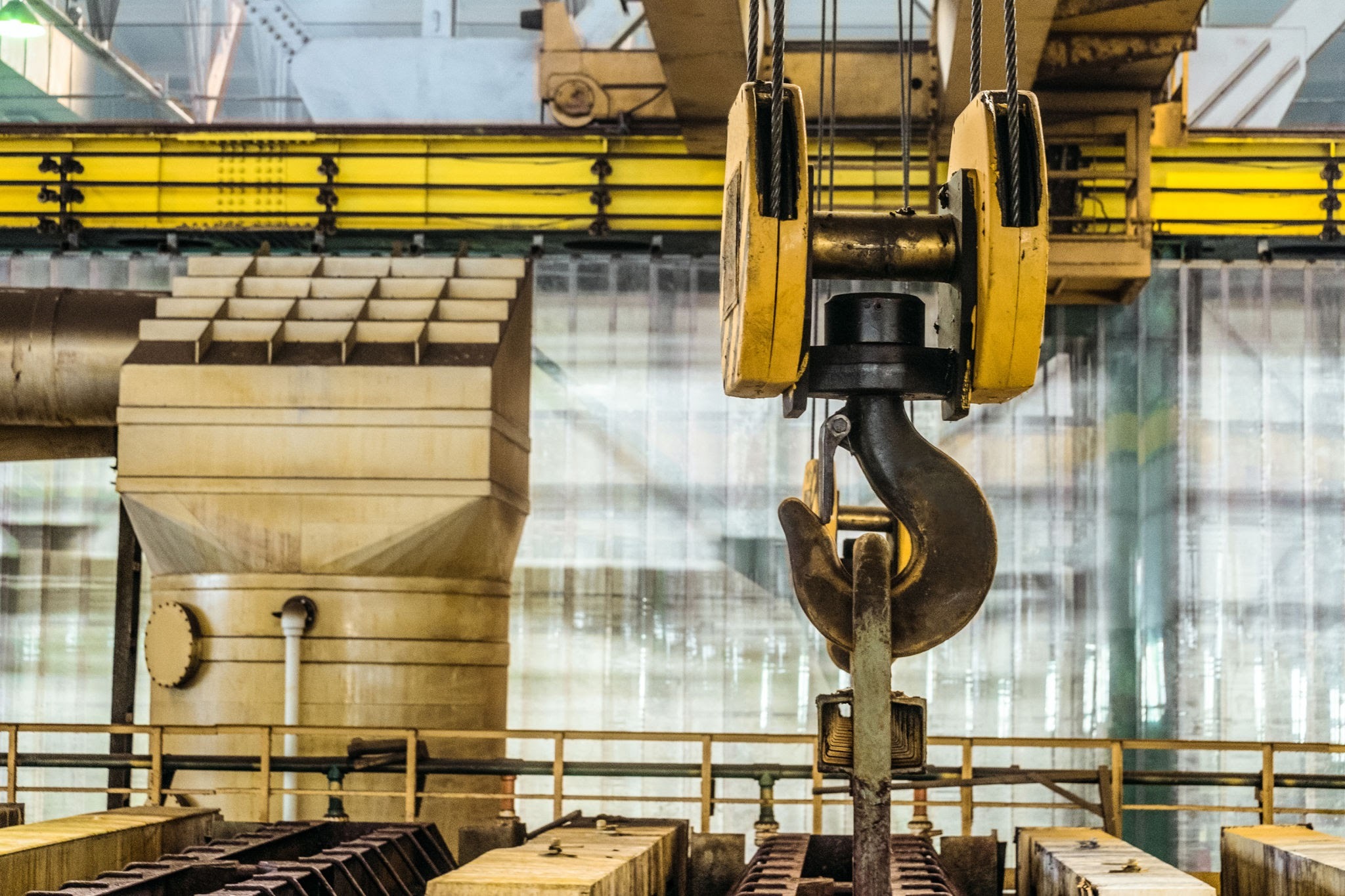

Hoist Crane Adalah: Pengertian, Jenis, Cara Kerja, dan Perbedaannya dengan Chain Block [2026]

Di sebuah pabrik manufaktur otomotif di Karawang, ratusan unit mesin berbobot 500 kg dipindahkan dari lini produksi ke area assembly setiap harinya. Forklift tidak bisa menjangkau area sempit di antara mesin-mesin produksi. Tenaga manusia jelas tidak mungkin. Solusinya adalah sistem hoist crane overhead yang terpasang permanen di langit-langit pabrik operator cukup menekan remote, mesin terangkat, bergerak horizontal di atas rel, dan diturunkan tepat di posisi yang diinginkan. Ini adalah hoist crane dalam aksinya yang paling efisien.

Hoist crane adalah sistem alat angkat yang menggabungkan dua komponen utama: hoist (mekanisme pengangkat beban secara vertikal) dengan struktur crane (sistem yang memungkinkan pergerakan horizontal). Hasilnya adalah alat angkat yang bisa bekerja dalam dua dimensi mengangkat beban ke atas, lalu memindahkannya ke kiri, kanan, depan, atau belakang sesuai kebutuhan.

Memahami hoist crane penting karena dua alasan: pertama, hampir semua sektor industri menggunakannya. Kedua, banyak orang yang mencampur-adukkan antara “hoist” (alat angkat saja) dengan “hoist crane” (sistem lengkap dengan kemampuan gerak horizontal) padahal keduanya berbeda secara fundamental.

Perbedaan Hoist, Crane, dan Hoist Crane

Tiga istilah ini sering digunakan bergantian padahal maknanya berbeda.

Hoist adalah mekanisme pengangkat murni hanya bisa naik dan turun secara vertikal. Contoh: chain block (manual) dan chain hoist / electric chain hoist (elektrik). Hoist dipasang di satu titik dan beban hanya bisa diangkat di titik itu saja.

Crane adalah struktur atau sistem yang memungkinkan pergerakan horizontal girder baja, rel, dan trolley. Crane sendiri tidak mengangkat beban; ia adalah “jalan” di mana hoist bergerak.

Hoist crane adalah kombinasi keduanya hoist yang dipasang pada crane sehingga bisa bergerak bebas di area yang lebih luas. Hasilnya: beban bisa diangkat vertikal sekaligus dipindahkan horizontal tanpa perlu memindahkan titik gantung.

Cara Kerja Hoist Crane

Sistem hoist crane bekerja melalui tiga gerakan yang terkoordinasi:

Gerakan 1 Lifting (Naik-Turun Vertikal) Chain hoist atau wire rope hoist menggulung rantai atau kabel baja saat motor berputar beban terangkat ke atas. Saat motor berbalik, rantai mengulur dan beban turun secara terkontrol. Electromagnetic brake menahan beban di posisi apapun saat tombol dilepas.

Gerakan 2 Traversing (Kiri-Kanan) Trolley yang memegang hoist bergerak di atas rel girder (balok baja) secara horizontal. Pada hoist crane manual, trolley didorong secara manual. Pada sistem elektrik, trolley motor menggerakkan roda di atas rel.

Gerakan 3 Travel / Bridge (Maju-Mundur) Pada overhead crane, seluruh struktur girder (bridge) bergerak maju-mundur di atas runway rail yang terpasang di dinding atau kolom bangunan. Ini yang memungkinkan hoist crane menjangkau seluruh area di bawahnya.

Jenis-Jenis Hoist Crane

1. Overhead Crane (Bridge Crane)

Jenis paling umum di industri berat. Girder melintang dari satu sisi bangunan ke sisi lain, berjalan di atas runway rail yang terpasang di dinding. Hoist terpasang pada trolley yang bergerak di sepanjang girder.

Dua tipe girder:

• Single girder — satu balok baja, lebih ringan dan ekonomis, kapasitas hingga 20 ton
• Double girder — dua balok baja paralel, lebih kuat, kapasitas hingga 500+ ton

Cocok untuk: pabrik manufaktur, gudang besar, fasilitas produksi yang membutuhkan lifting reguler di area luas.

2. Gantry Crane

Mirip overhead crane tapi strukturnya berdiri sendiri di atas kaki (legs) yang berjalan di rel lantai — tidak perlu dipasang ke dinding atau kolom bangunan.

Keunggulan utama: bisa digunakan di outdoor atau di bangunan yang tidak memiliki struktur yang cukup kuat untuk overhead crane. Sangat umum di pelabuhan, shipyard, dan yard konstruksi.

Portable gantry crane adalah versi kecil yang bisa dipindah-pindah populer di bengkel dan workshop.

3. Jib Crane

Struktur berbentuk lengan (jib) yang berputar pada sumbu vertikal, baik yang terpasang ke dinding (wall-mounted) maupun yang berdiri sendiri (pillar-mounted). Hoist terpasang di ujung lengan.

Jangkauan: 360° untuk pillar-mounted, biasanya 180-270° untuk wall-mounted.

Cocok untuk: area kerja mesin tunggal, workstation, atau titik loading/unloading spesifik yang tidak perlu mobilitas luas.

4. Monorail Hoist Crane

Hoist bergerak di sepanjang satu rel lurus (monorail) yang terpasang di langit-langit. Tidak bisa bergerak horizontal ke arah lain — hanya maju-mundur di sepanjang rel.

Cocok untuk: lini produksi linear, koridor, atau jalur pemindahan barang yang sudah jelas jalurnya.

Komponen Utama Hoist Crane

Chain Hoist / Electric Chain Hoist jantung dari sistem hoist crane. Ini yang mengangkat dan menurunkan beban. Pada sistem industri, selalu menggunakan electric chain hoist lebih cepat, lebih aman, dan bisa dikontrol dengan presisi. Chain hoist dari Pusat Lifting tersedia kapasitas 1 ton hingga 20 ton.

Trolley kereta kecil tempat chain hoist digantung, berjalan di atas rel girder. Tersedia dalam versi manual (didorong) dan motorized (bermotor listrik).

Girder / Bridge balok baja horizontal tempat trolley berjalan. Pada single girder menggunakan satu balok, double girder menggunakan dua balok paralel.

End Truck komponen di ujung girder yang berjalan di atas runway rail. Pada overhead crane, end truck inilah yang menggerakkan seluruh bridge maju-mundur.

Runway Rail rel yang terpasang di dinding atau kolom bangunan, tempat end truck berjalan. Menentukan total area kerja hoist crane.

Pendant Control / Radio Remote panel kontrol yang dipegang operator. Tombol untuk naik, turun, kiri, kanan, maju, mundur. Versi radio remote memungkinkan operator bergerak bebas sambil mengoperasikan crane.

Hook dengan Safety Latch safety latch pada hook mencegah sling atau beban terlepas secara tidak sengaja

Hoist Crane vs Chain Block Mana yang Tepat?

Ini pertanyaan yang paling sering masuk ke tim Pusat Lifting dari pelanggan industri.

Pilih hoist crane jika:

• Lifting dilakukan puluhan hingga ratusan kali per hari
• Beban perlu dipindahkan horizontal dalam area yang ditentukan
• Ada investasi untuk instalasi permanen
• Keamanan dan kecepatan adalah prioritas utama

Pilih chain block jika:

• Lifting hanya sesekali atau tidak rutin
• Lokasi kerja berpindah-pindah
• Tidak ada infrastruktur untuk crane
• Budget terbatas untuk alat angkat

Harga Chain Hoist untuk Sistem Hoist Crane

Pusat Lifting adalah distributor chain hoist (electric chain hoist) terpercaya di Jakarta — komponen utama untuk sistem hoist crane. Kami menyediakan chain hoist kapasitas 1 ton hingga 20 ton dari brand terpercaya, ready stock, siap kirim ke seluruh Indonesia.

⚠️ Catatan: Harga dapat berubah sewaktu-waktu. Konfirmasi harga dan ketersediaan stok terkini sebelum pemesanan.

Untuk harga lengkap semua kapasitas, lihat halaman jual chain hoist Pusat Lifting atau hubungi tim kami.

Regulasi Hoist Crane di Indonesia

Penggunaan hoist crane di Indonesia diatur oleh regulasi K3 yang wajib dipatuhi:

Permenaker No. PER.05/MEN/1985 tentang Pesawat Angkat dan Angkut mengatur standar teknis, pemeriksaan, dan pengujian alat angkat termasuk hoist crane.

Permenaker No. PER.09/MEN/VII/2010 tentang Operator dan Petugas Pesawat Angkat dan Angkut — mewajibkan operator hoist crane memiliki SIO (Surat Izin Operator) yang diterbitkan oleh Kementerian Ketenagakerjaan.

Kewajiban utama:

• Uji fungsi hoist crane minimal 1 kali per tahun oleh pihak berwenang
• Operator wajib memiliki SIO pesawat angkat sesuai kapasitas dan jenis crane
• Pemeriksaan berkala sebelum setiap shift operasi
• Pencatatan buku kerja crane (log book)

Pelanggaran terhadap regulasi ini dapat berakibat sanksi administratif, pencabutan izin operasional, hingga pidana jika menyebabkan kecelakaan kerja.

Tips Memilih Hoist Crane yang Tepat

1. Tentukan kapasitas berdasarkan beban terberat Pilih kapasitas chain hoist minimal 25% lebih besar dari beban maksimum aktual. Ini memberikan margin keamanan dan memperpanjang umur peralatan.

2. Ukur area kerja yang dibutuhkan Span (jarak antara runway rail) dan length (panjang runway rail) menentukan area kerja. Pastikan seluruh area yang perlu dijangkau berada dalam coverage crane.

3. Hitung duty cycle Berapa kali pengangkatan per jam? Berapa jam operasi per hari? Duty cycle ini menentukan spesifikasi motor chain hoist yang dibutuhkan ED 20%, ED 40%, atau ED 60%.

4. Pertimbangkan headroom Headroom adalah jarak antara lantai dengan struktur atap. Semakin rendah headroom, semakin compact hoist yang dibutuhkan. Low headroom chain hoist tersedia untuk bangunan dengan ketinggian terbatas.

5. Konsultasikan dengan ahli sebelum instalasi Struktur bangunan harus dihitung ulang kemampuannya menahan beban crane dan beban dinamis saat operasi. Jangan pasang crane tanpa perhitungan struktur yang benar.
